【壓縮機網】氣動是工業三大動力之一，不僅廣泛應用于各種制造行業，而且是航空航天、造船、高鐵、半導體、醫藥等行業多種高端裝備中不可替代的組成部分。隨著我國工業化水平的不斷提升，我國對氣動設備的需求不斷增加，在工業生產中平均占據工廠總耗電量的9%，有些工廠甚至高達45%，壓縮空氣系統已不可避免地成為節能工作的主要對象。在能源問題突出的今天，氣動系統使用中浪費嚴重等問題已然引起了人們的廣泛關注，氣動系統的節能在我國正成為一個重要而迫切的課題。
一、壓縮空氣系統組成

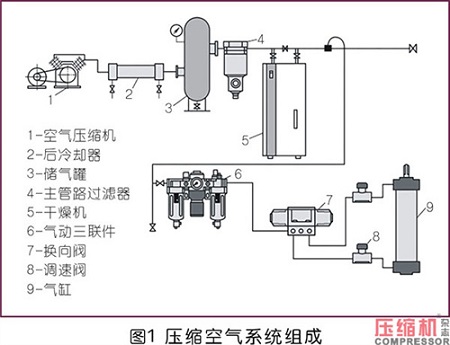

壓縮空氣系統由氣源設備和氣源處理元件、氣動執行元件、氣動控制元件、氣動輔助元件、真空元件以及其它元器件組成，如圖1所示。
1.氣源設備
(1)空壓機（全稱空氣壓縮機）的作用是將電能轉化成壓縮空氣的壓力能，供氣動設備使用。空壓機按照工作原理分為活塞式空壓機、螺桿式空壓機、離心式空壓機。

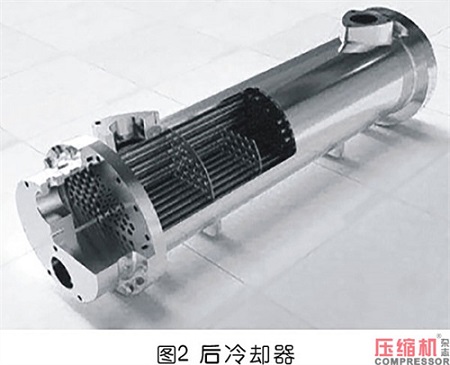

(2)后冷卻器。后冷卻器（如圖2）的作用是將空壓機出口的高溫空氣冷卻至40℃以下，將大量水蒸氣和油霧冷凝成液態水滴和油滴，以便將它們清除。

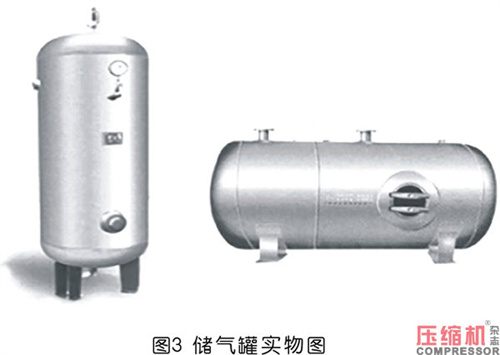

(3)儲氣罐。儲氣罐的作用是消除壓力脈動；依靠絕熱膨脹及自然冷卻降溫，進一步分離掉壓縮空氣中的水分和油分；貯存一定量的氣體，一方面可緩和短時間內用氣量大于空壓機輸出氣量的矛盾，另一方面可在空壓機出現故障或停電時，維持短時間的供氣，以便保證氣動設備的安全，如圖3所示。
(4)管路系統指從氣源到末端用氣設備的氣體輸送管路。
2.氣源處理元件
從空壓機輸出的壓縮空氣中含有大量的水分、油分和粉塵等污染物，必須使用氣源處理元件適當清除這些污染物，以避免它們對氣動系統的正常工作造成危害。氣源處理元件主要包括：自動排水器、過濾器、干燥機、空氣組合元件等。

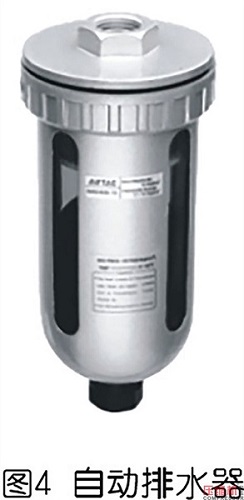

(1)自動排水器。自動排水器主要用于排出管道低處和油水分離器、氣罐及各種過濾器底部等處的冷凝水。它可安裝于不便進行人工排污水的地方，如高處、低處、狹窄處，以防止人工排水被遺忘而造成壓縮空氣被冷凝水重新污染。自動排水器分為氣動自動排水器和電動自動排水器，如圖4所示。

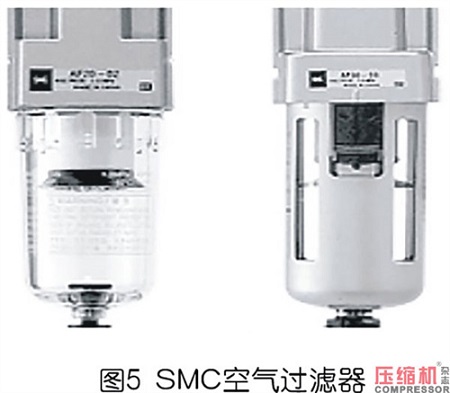

(2)過濾器。過濾器分為主管路過濾器、空氣過濾器、油霧分離器、微霧分離器、超微霧分離器以及除臭過濾器和水滴分離器。它們的作用是清除空氣中的油污、粉塵、水滴以及有害氣體等，以獲得潔凈的壓縮空氣，如圖5所示。

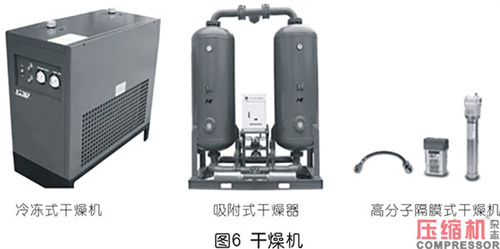

(3)干燥機。壓縮空氣經后冷卻器、油水分離器、氣罐、主管路過濾器得到凈化后，仍含有一定量的水蒸氣，使用干燥機來進一步清除水蒸氣，但不能依靠它清除油分。干燥機有冷凍式、吸附式和高分子隔膜式等，如圖6所示。

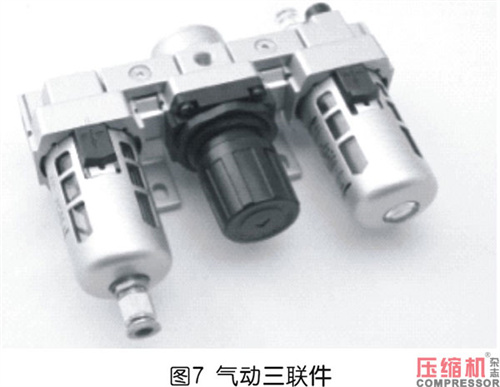

(4)空氣組合元件。為了得到多種功能，將空氣過濾器、減壓閥和油霧器等元件進行不同的組合，就構成了空氣組合元件。氣動三聯件為常見的空氣組合元件，是由空氣過濾器、減壓閥和油霧器組成的，如圖7所示。
3.氣動執行元件
將壓縮空氣的壓力能轉換為機械能，驅動機構作往復運動、擺動和旋轉運動的元件，稱為氣動執行元件。

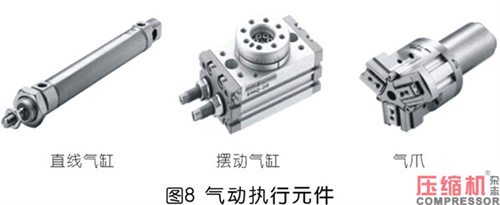

主要有直線氣缸、擺動氣缸和氣爪等，如圖8所示。
4.氣動控制元件
通過它們改變工作介質的壓力、流量或流動方向來實現執行元件所規定的運動，如各種壓力、流量、方向控制閥和各種氣動邏輯元件。氣動控制元件主要包括壓力控制閥、流量控制閥、方向控制閥、電氣比例閥。

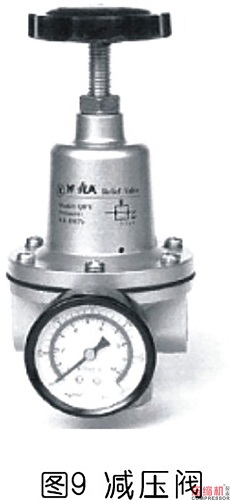

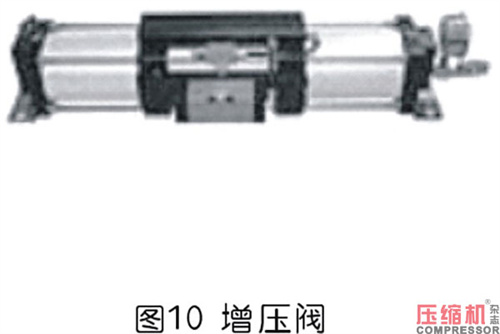

(1)壓力控制閥。壓力控制閥主要有減壓閥和增壓閥。減壓閥是將較高的進口壓力調節并降低到符合使用要求的出口壓力的一種裝置，其出口側壓力可調，并能保持出口側壓力穩定的壓力控制閥，如圖9所示。增壓閥是將系統中的低壓氣體按比例轉化為高壓氣體的一種裝置，如圖10所示。

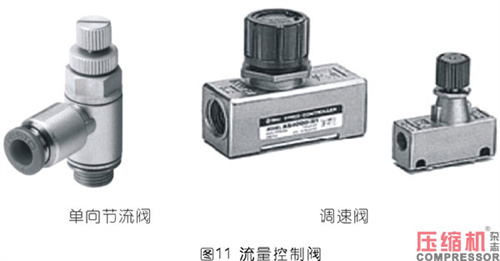

(2)流量控制閥。流量控制閥的作用是控制壓縮空氣的流量，它可以控制氣缸運動速度、信號延遲時間、油霧器的滴油量、氣缸的緩沖能力等，如圖11所示。

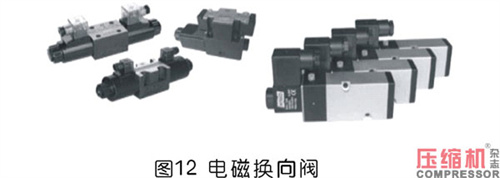

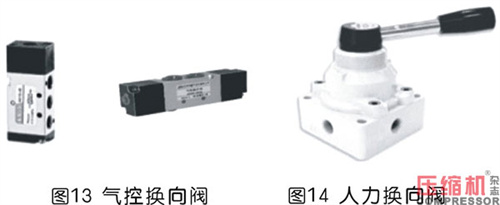

(3)方向控制閥。常用的方向控制閥有電磁換向閥、氣控換向閥以及人力換向閥。如圖12、13、14。

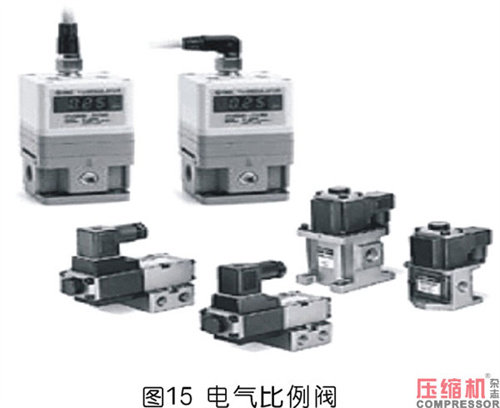

(4)電氣比例閥。電氣比例控制屬于連續控制，其特點是輸出量隨輸入量的變化而變化，輸出量與輸入量之間存在一定的比例關系。電氣比例閥如圖15所示。
5.氣動輔助元件
氣動輔助元件主要有消聲器、排氣潔凈器和管接頭及氣管等。

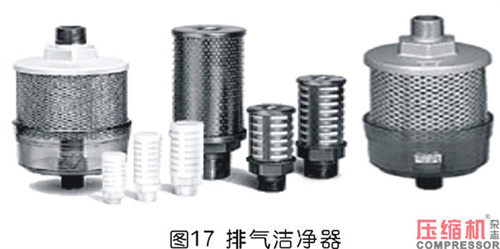

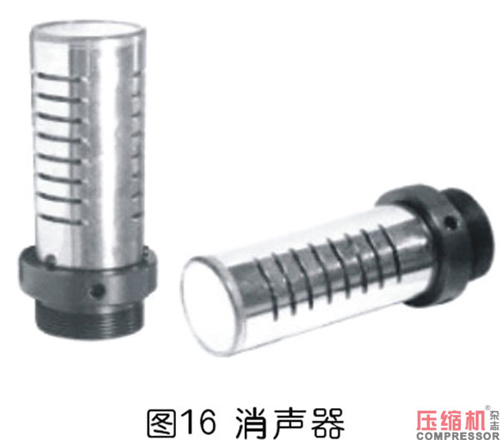

(1)消聲器和排氣潔凈器。消聲器是允許氣流通過，卻又能阻止或減小聲音傳播的一種器件，是消除空氣動力性噪聲的重要元件。排氣潔凈器可減低噪聲及油霧的污染，以保持寧靜清潔的工作環境，分別如圖16、圖17所示。

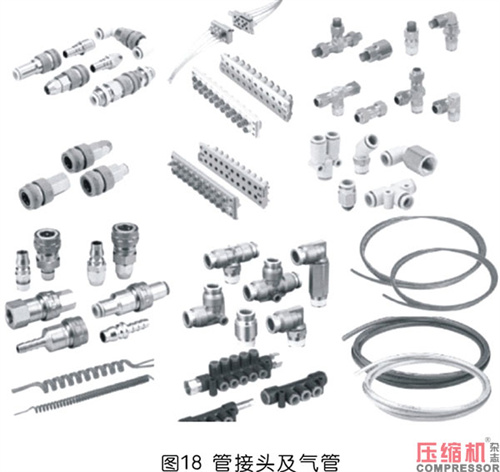

(2)管接頭及氣管。管接頭及氣管是將上述各種氣動元件進行連接的輔助元件，如圖18所示。
通過電動機驅動的空氣壓縮機，將大氣壓狀態下的空氣壓縮成具有較高壓力的壓縮空氣，經過空氣凈化設備除去壓縮空氣中所含的水分、油分和塵埃等污染物，干燥潔凈的壓縮空氣經過傳輸管路到達執行元件以及末端用氣設備。
二、空壓機的能耗
工廠內的用電設備主要有：照明設備、空調設備、電熱設備、給排水設備、動力設備和制造設備等。作為重要動力設備的空氣壓縮機耗電量平均占工廠內用電設備的總用電量的9%，這個數據是非常驚人的，這也是從業者長期關注節能的重點，本文不再贅述。
三、壓縮空氣的成本及其計算方法
1.壓縮空氣的成本

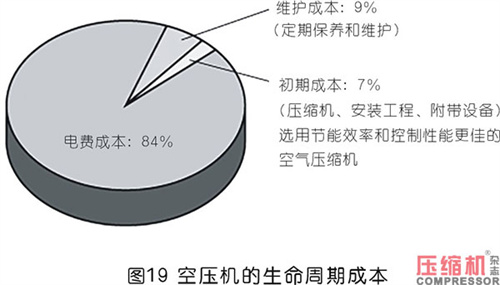

壓縮空氣盡管來自于大氣，不是資源性氣體，但并非免費使用。為制造壓縮空氣，工業空氣壓縮機需要消耗大量的電力。另外，企業還需負擔工業空氣壓縮機的購置費用、維護費用以及潤滑油費用等。空壓機生命周期成本的絕大部分為電費成本，占整個生命周期的84%左右，如圖19所示。
空氣消耗量是指氣動設備單位時間或一個動作循環下所消耗空氣的體積。通常，該體積用換算到標準狀態（100kPa、20℃、相對濕度65%，以下用ANR表示）下的體積來表示，單位為L/min（ANR）或L（ANR）。
空氣消耗量是當前評價氣動設備耗氣的主要指標，在工業現場被廣泛采用。由于空氣消耗量表示的是體積而不是能量，所以用它來表示能量消耗時需通過空壓機氣源的比能量指標來換算?？諌簷C的比能量：輸出單位體積壓縮空氣所需的平均耗電量，單位kW·h/m3（ANR）?？諌簷C的比能量因空壓機和輸出壓力而異。若輸出壓力為0.7MPa（G），一般工廠主要型號空壓機的比能量為0.08～0.12kW·h/m3（ANR），一般取0.10kW·h/m3（ANR）。工業用電平均電費取0.7元/kW·h，則壓縮空氣的成本為0.07元/m3（ANR）。

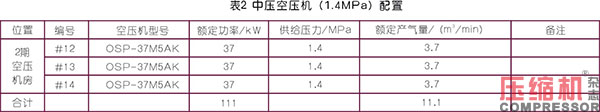

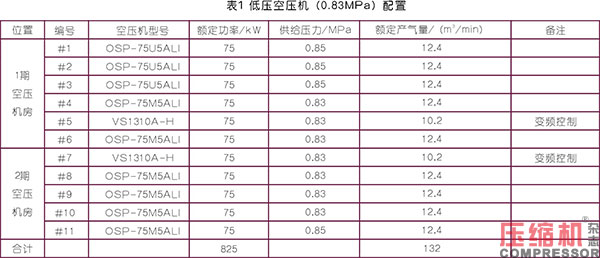

案例:某司壓縮空氣成本計算。該公司共有1期和2期兩個空壓機房，#1～#6空壓機在1期機房，#7～#14空壓機在2期機房。其中，低壓空壓機（0.83MPa）11臺，中壓空壓機（1.4MPa）3臺，具體配置如表1和表2所示。
空壓機每年的電力消費約為480萬kW·h，由此可計算出空壓機耗電量每月隨產量變化而波動的情況，每月平均耗電量為40萬kW·h（因#7空壓機沒有安裝電表，故不含#7空壓機)。由表1和表2可得，10臺75kW、3臺37kW的壓縮機每月耗電量為40萬kW·h，相當于14臺空壓機每月滿負荷工作465h，除去星期日，相當于每天滿負荷工作17.9h，空壓機設備資源處于非常緊張的使用狀態。
(1)低壓壓縮空氣（0.83MPa）
11臺低壓空壓機的總額定功率為825kW。
11臺低壓空壓機的總產氣量為132m3/min。
所以，比能量為：825/132/60kW·h/m3=0.1042kW·h/m3。電費平均單價按0.7元/kW·h計算，電費占比按80%計算，壓縮空氣的成本為0.091元/m3。
(2)中壓壓縮空氣（1.4MPa）3臺中壓空壓機的總額定功率為111kW。
3臺中壓空壓機的總產氣量為11.1m3/min。
所以，比能量為：111/11.1/60=0.1667 kW·h/m3。
電費平均單價按0.7元/kW·h計算，電費占比按85%計算，壓縮空氣的成本為0.137元/m3。
四、壓統空氣系統的能效評價
目前，壓縮空氣系統的能效評價主要有兩種方法：空氣消耗量和氣動功率。
1.空氣消耗量
空氣消耗量是一種傳統的評價體系，是指氣動設備單位時間或一個動作循環下所耗空氣的體積。通常，該體積用換算到標準狀態（100kPa、相對濕度65%、20℃以下用ANR表示）下的體積來表示，單位為m3/min(ANR)或L/min(ANR)?？諝庀牧渴钱斍霸u價氣動設備耗氣的主要指標，在工業現場被廣泛使用。
由于空氣消耗量表示的是體積而不是能量，所以用它來表示能量消耗時需通過壓縮機的比功率（Specific Power）或比能量（Specific Energy）指標來換算。
比功率表示的是輸出單位體積流量壓縮空氣所需的平均電功率，單位為kW/(m3/min)；
比能量表示的是輸出單位體積壓縮空氣所需的平均耗電量（kW·h/m3）。
從以上定義可以看出，兩者雖然名稱不同，但表示的是同一概念，在單位上可以相互換算。
例如某空壓機的額定功率為75kW，額定輸出流量為12m3/min，則其比功率為
其比能量為:
因此，通過比功率或比能量就可進行空氣消耗量的能耗換算。例如某設備的空氣消耗量為1.0m3/min(ANR)，其所在企業空壓機的比功率為6.25kW/(m3/min)，空壓機入口處的大氣壓力為101.3kPa，大氣溫度為30℃，該設備的實際用氣能耗可按以下步驟計算。將設備耗氣轉換成空壓機入口處大氣狀態下的體積流量：
用比功率進行能量計算:
空壓機房的比能量，通常是指空壓機房在一段時間內耗電總量和輸出的壓縮空氣總量的比值。這個比值一般會作為整個企業壓縮空氣價格的計算依據。
如某空壓機房，輸出100m3(ANR)的壓縮空氣，耗電量為12kW·h，則該空壓機房的比能量為11/100kW·h/m3=0.12kW·h/m3。如果該企業的平均電價為0.7元/kW·h，則該企業的壓縮空氣的價格為0.12kW·h/m3×0.7元/kW·h=0.084元/m3。
再如某設備的空氣消耗量為MPa/kPa（ANR），其所在工廠氣源的比能量為0.12kW·h/m3（ANR）時，該設備的實際用氣能耗可按公式計算。P=qα=1.0×60×0.12kW·h=7.2kW。
因此，用比功率、比能量的概念，就能看出空壓機或設備的能效狀況。這種能量消耗評價體系，盡管可以評價設備最終的用氣能耗，但具有以下兩個缺點。
1)表示設備特性之一的空氣消耗量不具有能量單位，不能獨立地表示設備能耗，設備能耗還依賴于所用氣源的比能量。
2)無法對氣源輸出端到設備使用端的中間環節的能量損失做出量化，比如管道壓力損失導致的能量損失無法計算。
要克服以上缺點，必須提出一個新的概念，這個概念既獨立于氣源，同時又與壓力變化相關的能量消耗評價量，如同電力只取決于電壓與電流一樣，該評價量應只取決于壓縮空氣的當前狀態，這個評價量就是氣動功率。
2.氣動功率
根據熱力學理論，流動空氣的能量由焓（H）、運動能和勢能組成。其中，運動能和勢能比較小，以致可以忽略不計，而焓由內能（U）與傳遞功（Pv）組成。
所以，流動空氣的能量可以表示為H=U+Pv=mCpθ。
式中m——空氣質量；
Cp——空氣質量定壓熱容;
θ——空氣溫度。
根據上公式，空氣的能量取決于空氣的質量和溫度，與壓力無關。即使是大氣狀態的空氣，也含有大量的焓。對于氣動系統內的能量轉換，可直觀地考慮為空壓機電動機先做功將空氣壓縮，并將做功能量儲存到壓縮空氣中，隨后壓縮后的空氣在氣缸等執行元件處將該能量釋放輸出機械能，實現動力傳遞的目的。這樣，儲存在壓縮空氣中的能量伴隨空氣的壓縮或膨脹而遞減，具有與焓完全不同的性質。因而，焓不能表示氣動系統中儲存在壓縮空氣中的能量。
為考察壓縮空氣中的能量，討論壓縮空氣的對外做功能力，即壓縮空氣所含焓中可轉換成機械能的部分，該部分能量被稱為壓縮空氣的有效能。
根據相關參考文獻，氣動系統中壓縮空氣的有效能定義為：以大氣溫度和壓力狀態為外界基準，壓縮空氣具有對外做功的能力。該有效能是一個相對于大氣狀態基準的相對量，是建立在氣動系統都工作在大氣環境下這樣一個事實基礎上的。有效能在大氣溫度下可用以下公式表達：
式中E——有效能；
p——壓縮空氣絕對壓力；
V——壓縮空氣體積；
pa——大氣絕對壓力。
根據該公式，有效能取決于空氣的壓力和體積，在空氣壓力等于大氣壓力時，有效能為零，壓力越高有效能值越大。

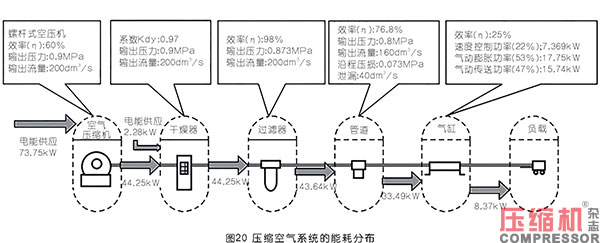

例如，絕對壓力0.8MPa、流量1000 L/min（ANR）的壓縮空氣的氣動功率為3.49kW。從單位kW可以看出，氣動功率使工廠中的壓縮空氣可以與電力一樣，在kW單位下統一起來進行能量消耗管理。
【壓縮機網】氣動是工業三大動力之一，不僅廣泛應用于各種制造行業，而且是航空航天、造船、高鐵、半導體、醫藥等行業多種高端裝備中不可替代的組成部分。隨著我國工業化水平的不斷提升，我國對氣動設備的需求不斷增加，在工業生產中平均占據工廠總耗電量的9%，有些工廠甚至高達45%，壓縮空氣系統已不可避免地成為節能工作的主要對象。在能源問題突出的今天，氣動系統使用中浪費嚴重等問題已然引起了人們的廣泛關注，氣動系統的節能在我國正成為一個重要而迫切的課題。
一、壓縮空氣系統組成
壓縮空氣系統由氣源設備和氣源處理元件、氣動執行元件、氣動控制元件、氣動輔助元件、真空元件以及其它元器件組成，如圖1所示。
1.氣源設備
(1)空壓機（全稱空氣壓縮機）的作用是將電能轉化成壓縮空氣的壓力能，供氣動設備使用。空壓機按照工作原理分為活塞式空壓機、螺桿式空壓機、離心式空壓機。
(2)后冷卻器。后冷卻器（如圖2）的作用是將空壓機出口的高溫空氣冷卻至40℃以下，將大量水蒸氣和油霧冷凝成液態水滴和油滴，以便將它們清除。
(3)儲氣罐。儲氣罐的作用是消除壓力脈動；依靠絕熱膨脹及自然冷卻降溫，進一步分離掉壓縮空氣中的水分和油分；貯存一定量的氣體，一方面可緩和短時間內用氣量大于空壓機輸出氣量的矛盾，另一方面可在空壓機出現故障或停電時，維持短時間的供氣，以便保證氣動設備的安全，如圖3所示。
(4)管路系統指從氣源到末端用氣設備的氣體輸送管路。
2.氣源處理元件
從空壓機輸出的壓縮空氣中含有大量的水分、油分和粉塵等污染物，必須使用氣源處理元件適當清除這些污染物，以避免它們對氣動系統的正常工作造成危害。氣源處理元件主要包括：自動排水器、過濾器、干燥機、空氣組合元件等。
(1)自動排水器。自動排水器主要用于排出管道低處和油水分離器、氣罐及各種過濾器底部等處的冷凝水。它可安裝于不便進行人工排污水的地方，如高處、低處、狹窄處，以防止人工排水被遺忘而造成壓縮空氣被冷凝水重新污染。自動排水器分為氣動自動排水器和電動自動排水器，如圖4所示。
(2)過濾器。過濾器分為主管路過濾器、空氣過濾器、油霧分離器、微霧分離器、超微霧分離器以及除臭過濾器和水滴分離器。它們的作用是清除空氣中的油污、粉塵、水滴以及有害氣體等，以獲得潔凈的壓縮空氣，如圖5所示。
(3)干燥機。壓縮空氣經后冷卻器、油水分離器、氣罐、主管路過濾器得到凈化后，仍含有一定量的水蒸氣，使用干燥機來進一步清除水蒸氣，但不能依靠它清除油分。干燥機有冷凍式、吸附式和高分子隔膜式等，如圖6所示。
(4)空氣組合元件。為了得到多種功能，將空氣過濾器、減壓閥和油霧器等元件進行不同的組合，就構成了空氣組合元件。氣動三聯件為常見的空氣組合元件，是由空氣過濾器、減壓閥和油霧器組成的，如圖7所示。
3.氣動執行元件
將壓縮空氣的壓力能轉換為機械能，驅動機構作往復運動、擺動和旋轉運動的元件，稱為氣動執行元件。
主要有直線氣缸、擺動氣缸和氣爪等，如圖8所示。
4.氣動控制元件
通過它們改變工作介質的壓力、流量或流動方向來實現執行元件所規定的運動，如各種壓力、流量、方向控制閥和各種氣動邏輯元件。氣動控制元件主要包括壓力控制閥、流量控制閥、方向控制閥、電氣比例閥。
(1)壓力控制閥。壓力控制閥主要有減壓閥和增壓閥。減壓閥是將較高的進口壓力調節并降低到符合使用要求的出口壓力的一種裝置，其出口側壓力可調，并能保持出口側壓力穩定的壓力控制閥，如圖9所示。增壓閥是將系統中的低壓氣體按比例轉化為高壓氣體的一種裝置，如圖10所示。
(2)流量控制閥。流量控制閥的作用是控制壓縮空氣的流量，它可以控制氣缸運動速度、信號延遲時間、油霧器的滴油量、氣缸的緩沖能力等，如圖11所示。
(3)方向控制閥。常用的方向控制閥有電磁換向閥、氣控換向閥以及人力換向閥。如圖12、13、14。
(4)電氣比例閥。電氣比例控制屬于連續控制，其特點是輸出量隨輸入量的變化而變化，輸出量與輸入量之間存在一定的比例關系。電氣比例閥如圖15所示。
5.氣動輔助元件
氣動輔助元件主要有消聲器、排氣潔凈器和管接頭及氣管等。
(1)消聲器和排氣潔凈器。消聲器是允許氣流通過，卻又能阻止或減小聲音傳播的一種器件，是消除空氣動力性噪聲的重要元件。排氣潔凈器可減低噪聲及油霧的污染，以保持寧靜清潔的工作環境，分別如圖16、圖17所示。
(2)管接頭及氣管。管接頭及氣管是將上述各種氣動元件進行連接的輔助元件，如圖18所示。
通過電動機驅動的空氣壓縮機，將大氣壓狀態下的空氣壓縮成具有較高壓力的壓縮空氣，經過空氣凈化設備除去壓縮空氣中所含的水分、油分和塵埃等污染物，干燥潔凈的壓縮空氣經過傳輸管路到達執行元件以及末端用氣設備。
二、空壓機的能耗
工廠內的用電設備主要有：照明設備、空調設備、電熱設備、給排水設備、動力設備和制造設備等。作為重要動力設備的空氣壓縮機耗電量平均占工廠內用電設備的總用電量的9%，這個數據是非常驚人的，這也是從業者長期關注節能的重點，本文不再贅述。
三、壓縮空氣的成本及其計算方法
1.壓縮空氣的成本
壓縮空氣盡管來自于大氣，不是資源性氣體，但并非免費使用。為制造壓縮空氣，工業空氣壓縮機需要消耗大量的電力。另外，企業還需負擔工業空氣壓縮機的購置費用、維護費用以及潤滑油費用等。空壓機生命周期成本的絕大部分為電費成本，占整個生命周期的84%左右，如圖19所示。
空氣消耗量是指氣動設備單位時間或一個動作循環下所消耗空氣的體積。通常，該體積用換算到標準狀態（100kPa、20℃、相對濕度65%，以下用ANR表示）下的體積來表示，單位為L/min（ANR）或L（ANR）。
空氣消耗量是當前評價氣動設備耗氣的主要指標，在工業現場被廣泛采用。由于空氣消耗量表示的是體積而不是能量，所以用它來表示能量消耗時需通過空壓機氣源的比能量指標來換算?？諌簷C的比能量：輸出單位體積壓縮空氣所需的平均耗電量，單位kW·h/m3（ANR）?？諌簷C的比能量因空壓機和輸出壓力而異。若輸出壓力為0.7MPa（G），一般工廠主要型號空壓機的比能量為0.08～0.12kW·h/m3（ANR），一般取0.10kW·h/m3（ANR）。工業用電平均電費取0.7元/kW·h，則壓縮空氣的成本為0.07元/m3（ANR）。
案例:某司壓縮空氣成本計算。該公司共有1期和2期兩個空壓機房，#1～#6空壓機在1期機房，#7～#14空壓機在2期機房。其中，低壓空壓機（0.83MPa）11臺，中壓空壓機（1.4MPa）3臺，具體配置如表1和表2所示。
空壓機每年的電力消費約為480萬kW·h，由此可計算出空壓機耗電量每月隨產量變化而波動的情況，每月平均耗電量為40萬kW·h（因#7空壓機沒有安裝電表，故不含#7空壓機)。由表1和表2可得，10臺75kW、3臺37kW的壓縮機每月耗電量為40萬kW·h，相當于14臺空壓機每月滿負荷工作465h，除去星期日，相當于每天滿負荷工作17.9h，空壓機設備資源處于非常緊張的使用狀態。
(1)低壓壓縮空氣（0.83MPa）
11臺低壓空壓機的總額定功率為825kW。
11臺低壓空壓機的總產氣量為132m3/min。
所以，比能量為：825/132/60kW·h/m3=0.1042kW·h/m3。電費平均單價按0.7元/kW·h計算，電費占比按80%計算，壓縮空氣的成本為0.091元/m3。
(2)中壓壓縮空氣（1.4MPa）3臺中壓空壓機的總額定功率為111kW。
3臺中壓空壓機的總產氣量為11.1m3/min。
所以，比能量為：111/11.1/60=0.1667 kW·h/m3。
電費平均單價按0.7元/kW·h計算，電費占比按85%計算，壓縮空氣的成本為0.137元/m3。
四、壓統空氣系統的能效評價
目前，壓縮空氣系統的能效評價主要有兩種方法：空氣消耗量和氣動功率。
1.空氣消耗量
空氣消耗量是一種傳統的評價體系，是指氣動設備單位時間或一個動作循環下所耗空氣的體積。通常，該體積用換算到標準狀態（100kPa、相對濕度65%、20℃以下用ANR表示）下的體積來表示，單位為m3/min(ANR)或L/min(ANR)?？諝庀牧渴钱斍霸u價氣動設備耗氣的主要指標，在工業現場被廣泛使用。
由于空氣消耗量表示的是體積而不是能量，所以用它來表示能量消耗時需通過壓縮機的比功率（Specific Power）或比能量（Specific Energy）指標來換算。
比功率表示的是輸出單位體積流量壓縮空氣所需的平均電功率，單位為kW/(m3/min)；
比能量表示的是輸出單位體積壓縮空氣所需的平均耗電量（kW·h/m3）。
從以上定義可以看出，兩者雖然名稱不同，但表示的是同一概念，在單位上可以相互換算。
例如某空壓機的額定功率為75kW，額定輸出流量為12m3/min，則其比功率為
其比能量為:
因此，通過比功率或比能量就可進行空氣消耗量的能耗換算。例如某設備的空氣消耗量為1.0m3/min(ANR)，其所在企業空壓機的比功率為6.25kW/(m3/min)，空壓機入口處的大氣壓力為101.3kPa，大氣溫度為30℃，該設備的實際用氣能耗可按以下步驟計算。將設備耗氣轉換成空壓機入口處大氣狀態下的體積流量：
用比功率進行能量計算:
空壓機房的比能量，通常是指空壓機房在一段時間內耗電總量和輸出的壓縮空氣總量的比值。這個比值一般會作為整個企業壓縮空氣價格的計算依據。
如某空壓機房，輸出100m3(ANR)的壓縮空氣，耗電量為12kW·h，則該空壓機房的比能量為11/100kW·h/m3=0.12kW·h/m3。如果該企業的平均電價為0.7元/kW·h，則該企業的壓縮空氣的價格為0.12kW·h/m3×0.7元/kW·h=0.084元/m3。
再如某設備的空氣消耗量為MPa/kPa（ANR），其所在工廠氣源的比能量為0.12kW·h/m3（ANR）時，該設備的實際用氣能耗可按公式計算。P=qα=1.0×60×0.12kW·h=7.2kW。
因此，用比功率、比能量的概念，就能看出空壓機或設備的能效狀況。這種能量消耗評價體系，盡管可以評價設備最終的用氣能耗，但具有以下兩個缺點。
1)表示設備特性之一的空氣消耗量不具有能量單位，不能獨立地表示設備能耗，設備能耗還依賴于所用氣源的比能量。
2)無法對氣源輸出端到設備使用端的中間環節的能量損失做出量化，比如管道壓力損失導致的能量損失無法計算。
要克服以上缺點，必須提出一個新的概念，這個概念既獨立于氣源，同時又與壓力變化相關的能量消耗評價量，如同電力只取決于電壓與電流一樣，該評價量應只取決于壓縮空氣的當前狀態，這個評價量就是氣動功率。
2.氣動功率
根據熱力學理論，流動空氣的能量由焓（H）、運動能和勢能組成。其中，運動能和勢能比較小，以致可以忽略不計，而焓由內能（U）與傳遞功（Pv）組成。
所以，流動空氣的能量可以表示為H=U+Pv=mCpθ。
式中m——空氣質量；
Cp——空氣質量定壓熱容;
θ——空氣溫度。
根據上公式，空氣的能量取決于空氣的質量和溫度，與壓力無關。即使是大氣狀態的空氣，也含有大量的焓。對于氣動系統內的能量轉換，可直觀地考慮為空壓機電動機先做功將空氣壓縮，并將做功能量儲存到壓縮空氣中，隨后壓縮后的空氣在氣缸等執行元件處將該能量釋放輸出機械能，實現動力傳遞的目的。這樣，儲存在壓縮空氣中的能量伴隨空氣的壓縮或膨脹而遞減，具有與焓完全不同的性質。因而，焓不能表示氣動系統中儲存在壓縮空氣中的能量。
為考察壓縮空氣中的能量，討論壓縮空氣的對外做功能力，即壓縮空氣所含焓中可轉換成機械能的部分，該部分能量被稱為壓縮空氣的有效能。
根據相關參考文獻，氣動系統中壓縮空氣的有效能定義為：以大氣溫度和壓力狀態為外界基準，壓縮空氣具有對外做功的能力。該有效能是一個相對于大氣狀態基準的相對量，是建立在氣動系統都工作在大氣環境下這樣一個事實基礎上的。有效能在大氣溫度下可用以下公式表達：
式中E——有效能；
p——壓縮空氣絕對壓力；
V——壓縮空氣體積；
pa——大氣絕對壓力。
根據該公式，有效能取決于空氣的壓力和體積，在空氣壓力等于大氣壓力時，有效能為零，壓力越高有效能值越大。
例如，絕對壓力0.8MPa、流量1000 L/min（ANR）的壓縮空氣的氣動功率為3.49kW。從單位kW可以看出，氣動功率使工廠中的壓縮空氣可以與電力一樣，在kW單位下統一起來進行能量消耗管理。
