【壓縮機網】2010年2月份，河南豫光金鉛股份有限公司制氧廠建成投產一套KDONAr－10000/3600/320型空分裝置，采用分子篩吸附凈化、增壓透平膨脹機制冷、無氫制氬、氧氮外壓縮流程。其中氧壓機采用杭州某公司生產的3TYS72+2TYS58型氧氣透平壓縮機（簡稱氧透），產品代號T1YS52B，用于將空分裝置生產的13kPa、10000Nm3/h低壓氧氣壓縮到1.8MPa（額定排氣壓力）后送入廠區氧氣管網，供后序生產單位使用。
一、使用氧氣透平壓縮機的優勢
1.具備穩定、安全運行的性能，具有十分可靠的安全保護措施；
2.不會對氧氣產生二次污染，不會在機器周圍形成富氧環境帶來燃爆隱患；
3.連續運行時間長；
4.具有比較高的等溫效率；
5.比較穩定的排氣壓力。
二、氧氣透平壓縮機機組簡介
該氧透機組高低壓雙缸、八級壓縮、五級冷卻、水平剖分離心式，額定排氣壓力1.8MPa。采用額定功率2000kW、額定電流137A的異步電機驅動，經齒輪增速機增速到16759r/min帶動壓縮機同步運轉。
氧透主機在大廠房二樓從北自南依次布置著主電機、增速機、低壓缸、高壓缸，排成一列，它們之間采用膜（疊）片聯軸器。低壓缸端北側是徑向軸承，其垂直和水平位置分布著軸振測點是XIAS3401、XIAS3402（以下分別簡稱1點、2點軸振），軸的北頂端有一位移測點NIAS3401，低壓缸南側是一副止推軸承和徑向軸承，其徑向軸承上垂直和水平位置軸振測點是XIAS3403、XIAS3404（以下分別簡稱3點、4點軸振）；高壓缸端北側有一徑向軸承，其軸振測點分別是XIAS3405、XIAS3406（以下分別簡稱5點、6點軸振），高壓缸南端有一止推軸承和徑向軸承，其徑向軸承的軸振測點是XIAS3407、XIAS3408（以下分別簡稱7點、8點軸振），軸的南頂端有一位移測點是NIAS3402。氧透軸振動測量采用派利斯TM180傳感器+TM181延長電纜+TM301軸振變送器，UPS電源220VAC經TM900電源轉化器為軸振變送器提供24VDC電源，將軸振動信號轉換成4～20 mA信號接入DCS系統，參與報警和聯鎖停機，其軸振動報警值、聯鎖值分別為33.6μm、40.3μm。
一樓分布著潤滑油站和五臺氣體冷卻器。
三、軸振問題的現象和處理經過
2024年5月份，根據系統生產計劃，該機組例行解體大修。主要進行以下內容：
1.高、低壓上缸蓋吊過，檢查上下氣缸內的密封器、隔板，塞尺測密封間隙，未見損壞。用測厚儀檢查鍍銅層厚度，低壓缸局部最薄6um、最厚46.7um；高壓缸最薄27.6um、最厚64.6um，鍍銅層明顯存在不均勻現象，需擇機大修時返廠重新鍍銅；
2.檢查進口導葉調節機構，動作情況良好、準確靈活。檢查進排氣管道上的膨脹節；
3.檢查壓縮機各軸瓦。其中高壓缸止推軸承北側部分的下半部邊緣止推瓦塊下一§2銷子折斷，因無備件且無法現場修復，仍予以回裝；
4.檢查增速機各軸瓦和齒輪嚙合。軸瓦上有少許積碳，予以清理；
5.檢查高-低壓缸聯軸器、低壓缸-增速機聯軸器對中情況，結果尚可，未做調整；
6.檢查增速機-電機聯軸器對中，電機中心低0.225mm、上漲口0.11mm，均高于指標。于是在主電機前軸承座下增加0.20mm不銹鋼墊片后，電機中心高0.04mm、上開口0.10mm。隨后又在后軸承座下增加0.20mm不銹鋼墊片，電機中心高0.04mm、上漲口0.09mm，對中有所改善，不再動電機基礎。打開電機后端蓋，測上下氣隙，分別為上邊4.7mm、下邊5.2mm，尚未超過氣隙偏差10%的限值（電機氣隙指標是5mm）；
7.對中結束，聯軸器連接，鉸刀處理軸承座銷孔，裝入絕緣尼龍銷；
8.油箱潤滑油更換，并進行油泵電機、排煙風機電機潤滑等保養工作。

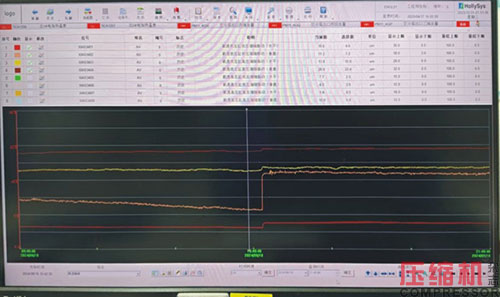

開機運行后，第一周各軸振基本平穩，但隨著運行時間的增長，軸振開始出現異常變化趨勢。低壓缸四個軸振同時波動，其中1、2點變化大。如8月18日1點4.7～6.7um、2點7.2～11.1um、3點15.9～16.4um、4點22.6～23.2um，5-8點軸振則平穩，趨勢如下圖：

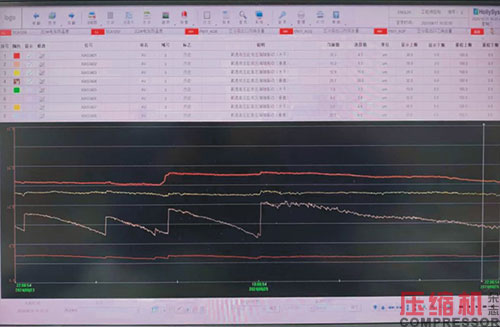

2024年8月27的趨勢，2點則呈現鋸齒形波動，幅度4um左右，趨勢如下圖：

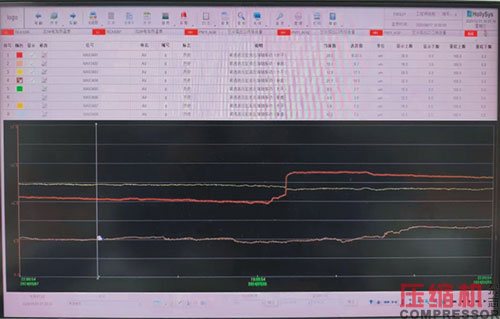

2024年9月8日，4點軸振突升，從15.7～17.3～21.2um，趨勢如下圖：

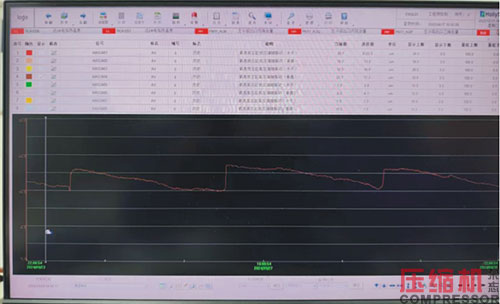

2024年9月21日，4點開始出現鋸齒形波動，16.2～21.8um，幅度5um多，趨勢如下圖：
離心壓縮機的軸振過大，一般原因有軸承間隙過大、底座螺栓緊度不適當、裝配不良、動平衡不合格、氣流脈動或渦流、主電機振動過大、聯軸器不合格或?qū)χ胁缓细?、油膜振蕩或渦動、管道振動傳遞等?，F(xiàn)在出現的是振幅不高但趨勢不平穩，在進行了外圍的排查如管道振動、主電機振動、氣流等因素之后，決定拆檢壓縮機軸承。于是開啟備用空分裝置的活塞式氧氣壓縮機，停下該氧透。

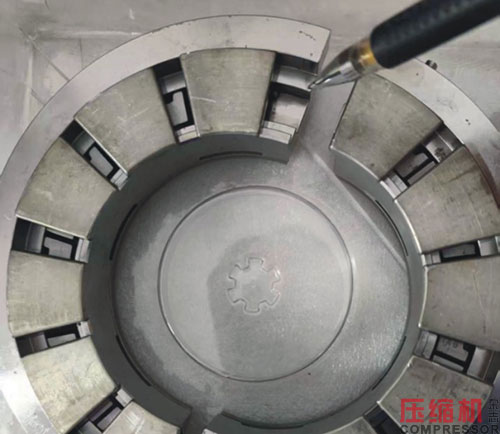

2024年12月11日-13日，針對2、4點軸振鋸齒形波動進行停機處理。這次，復測各徑向軸承的徑向間隙及瓦背過盈量、止推軸承的軸向間隙。拆低壓缸南側止推軸承，里面缺一個調整墊，因該處§2銷子折斷導致調整墊無法定位而缺失，聯系廠家得知備件供貨周期4個月，于是繼續回裝使用，同時開始申請購置新備件。止推軸承缺失一個調整墊的照片如下筆指位置：
測低壓缸南側軸瓦徑向間隙0.18mm，超出指標(指標是0.12-0.162mm），于是將這五塊瓦塊更換上一套新瓦塊，組裝后測徑向間隙0.145mm達標；低壓缸止推軸承間隙0.49mm超標(指標0.23-0.28mm），于是增加0.22mm厚的調整銅墊片。測高低壓缸聯軸器對中，高壓缸中心低0.225mm、偏西0.10mm；軸向下開口0.04mm、東開口0.06mm，超出指標。
低壓缸與增速機對中，徑向0、軸向下開口0.07mm、東開口0.01mm；增速機與主電機聯軸器未拆進行復測對中。由于派利斯不再生產TM301變送器，這次，將1、2點派利斯軸振更換為本特利產品，傳感器、延長電纜、變送器拆下作為空透和氧透軸振的備件，換上本特利的330910-00-03-10-02-00傳感器、330930-040-01-00延長電纜、990-04-50-01-00變送器。
開機運行后，各軸振平穩，八個軸振測點分別是19.5、10.9、14.5、23.9、3.4、3.6、5.6、7.7um。

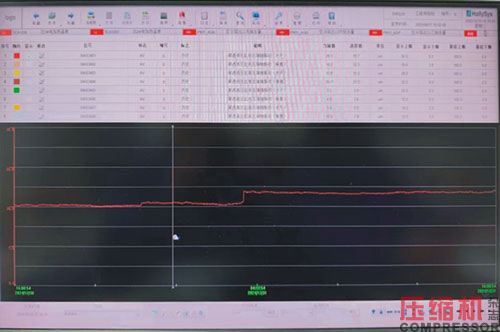

運行到2024年12月31日出現1點波動15.4～17.6um，如下圖，其他各點軸振平穩。

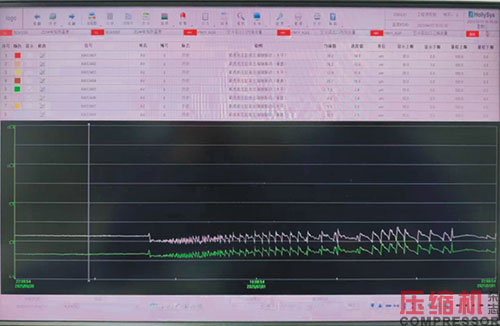

進入2025年7月份，開始出現5、6點軸振一直波動，趨勢如下圖。波動幅度不超過2um，但趨勢一致，毫無規律，通過排查軸振檢測儀表、調整氧透負荷、油壓、油溫等操作工況，未見任何改善。
就這樣5、6點一直波動運行到2025年11月份，購置的氧透止推軸承備件到貨后，主動停機。2025年11月3日-5日再次拆解各軸承予以處理，具體內容如下：
1.將高壓缸南端的止推軸承的北部分予以更換新備件（因銷子斷、調整墊失去定位），高壓缸北側軸承檢測徑向間隙為0.18mm超差（指標0.14-0.155mm)，予以更換新成套5塊瓦塊，更換后復測徑向間隙0.15mm。
2.將低壓缸南端的止推軸承的南部分更換新備件（因銷子斷、缺少一調整墊），回裝后測軸向間隙超標0.20mm，將原來止推端面上的0.22mm厚的調整銅墊拆下，更換成0.13mm的銅墊片，這樣測出來的軸向間隙0.28mm在指標范圍；測低壓缸南端軸承徑向間隙0.15mm、北端徑向軸承間隙0.145mm，均在指標范圍，清理瓦塊后予以回裝。
3.拆高低壓缸之間和低壓缸與增速機之間的聯軸器，通過打百分表復測對中情況：高壓缸偏西0.09mm、高壓缸低0.25mm、東張口0.06mm、下張口0.11mm；低壓缸偏西0.01mm、低0.24mm，由于缸體下部牽涉管道較多，對中不再做調整。

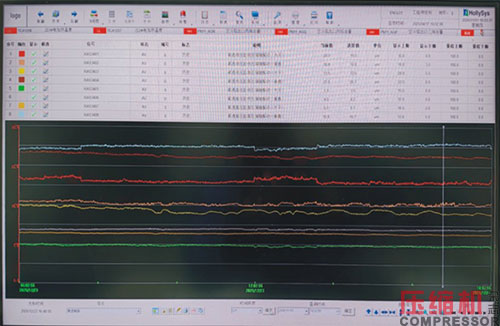

完成各軸承檢查、更換工作，重新啟動氧透，各軸振基本平穩，趨勢如下圖。八個測點分別是19.5、10.5、12.9、26.4、3.5、4.2、5.6、10.4um。
結束語
氧透作為空分裝置最為關鍵的大型動力旋轉設備，其穩定運行至關重要，要定期檢查。由于壓縮介質氧氣干燥干凈，葉輪一般不會出現動平衡變差，一般3年需要進行一次解體維保。建議邀請?jiān)a(chǎn)廠或?qū)I(yè)維保單位承擔該維保業務。
拆檢中，止推軸承的上下兩部分要完全對齊，防止輕微錯位導致邊緣的調整墊下的定位銷擠斷，影響設備的穩定運行。在起吊上缸蓋時，要小心慢起，勤觀察上缸蓋內的密封器、隔板是否固定牢固，防止因定位螺釘斷導致部件脫離缸蓋出現損傷轉子、部件摩擦。
完成上缸蓋的檢查維保工作后及時回裝，整個過程要特別注意防止異物掉入下缸體內。所有與氧氣接觸部位嚴禁油脂。當出現軸振異常時，首先排除外圍測振的延長電纜與傳感器接頭部位是否松動、臟污，軸振變送器是否因使用年久性能下降導致輸出不穩定，此時需要更換變送器。
壓縮機進行維保的同時，主電機和油站等附屬設備要同步進行維保，確保維保之后能夠連續運行到下一個維保周期。
